L_IPAP_ParameterWrite

Mit dem Funktionsbaustein L_IPAP_ParameterWrite können die Geräte- und PLC-Parameter des Lenze Controllers von der PLC-Applikation geschrieben werden.

		L_IPAP_ParameterWrite
BOOL	-	xExecute	xDone	-	BOOL
BOOL	-	xAbort	xBusy	-	BOOL
WORD	-	wIndex	xAborted	-	BOOL
BYTE	-	bySubIndex	xError	-	BOOL
UDINT	-	udiTimeOut	eErrorId	-	L_IPAP_ERRORID
POINTER TO BYTE	-	pDataBuffer
UDINT	-	udiDataSize

Name Datentyp	Info/Einstellmöglichkeiten
xExecute BOOL	FALSE ä TRUE	Mit steigender Flanke wird die Schreibanforderung eines Parameters gestartet.
xAbort BOOL	FALSE ä TRUE	Abarbeitung des FBs abbrechen
wIndex WORD	Index des zu schreibenden Parameters
bySubIndex BYTE	Subindex im Objektverzeichnis des Masters oder des Slaves
udiTimeOut UDINT	Timeout in Millisekunden [ms] Der Wert '0' entspricht einer Anfrage ohne Timeout.
pDataBuffer POINTER TO BYTE	Referenz zum Speicher-Buffer, in den die zu schreibenden Werte entnommen werden sollen.
udiDataSize UDINT	Anzahl der zu schreibenden Bytes

Name Datentyp	Wert/Bedeutung
xDone BOOL	TRUE	Bearbeitung ist abgeschlossen
xBusy BOOL	TRUE	Abarbeitung läuft
xAborted BOOL	TRUE	Die Abarbeitung des FBs wurde abgebrochen.
xError BOOL	TRUE	Es ist ein Fehler aufgetreten. Details siehe e ErrorID .
eErrorId L_IPAP_ERRORID	Wenn xError = TRUE: Fehlernummer zum aufgetretenen Fehler.

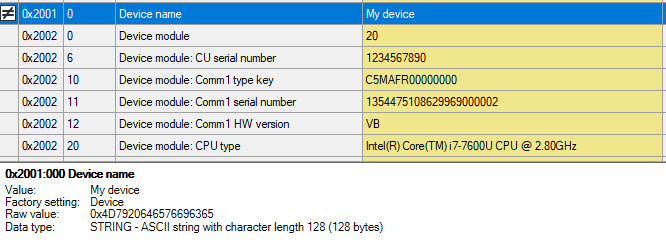

Write parameter 0x2001:000 “Device name” (data type: STRING)

PROGRAM PLC_PRG

VAR

fbParameterWrite : L_IPAP_ParameterWrite;
write : BOOL;
index : WORD;
subIndex : BYTE;
szDeviceName : STRING;

END_VAR

fbParameterWrite(xExecute := write,

wIndex := index,
bySubIndex := subindex,
pDataBuffer := ADR(szDeviceName),
udiDataSize := SIZEOF(szDeviceName)

);

Write parameter 0x2451:001 “Engineering port settings: IP address” (data type: UDINT)

PROGRAM PLC_PRG

VAR

fbParameterWrite : L_IPAP_ParameterWrite;
write : BOOL;
udiIPaddr : UDINT;
abyIPaddr : ARRAY [0..3] OF BYTE;

END_VAR

(* write IP address setting by UDINT value*)

udiIPaddr := 16#6305A8C0; //-> 192.168.5.99

fbParameterWrite(xExecute := write,

wIndex := 16#2451,
bySubIndex := 1,
pDataBuffer := ADR(udiIPaddr),
udiDataSize := SIZEOF(udiIPaddr)

);

(* or write IP address setting with array of 4 BYTES*)

abyIPaddr[0]:= 192;

abyIPaddr[1]:= 168;

abyIPaddr[2]:= 5;

abyIPaddr[3]:= 99;

fbParameterWrite(

xExecute := write,
wIndex := 16#2451,
bySubIndex := 1,
pDataBuffer := ADR(abyIPaddr),
udiDataSize := SIZEOF(abyIPaddr)

);
