L_TB1P_TensionCurve
Bei Zentralwicklern wird das Antriebsmoment vom Zentrum über die einzelnen Lagen bis hin zur Wickeloberfläche übertragen. Bei glatten Materialien und großen Durchmesserbereichen ist es meist erforderlich, die Zugkraft durchmesserabhängig zu reduzieren.
Mit diesem FB kann ein vom Durchmesser abhängiger Zugkraftverlauf erzeugt werden.
Die Kennlinie ist gekennzeichnet durch einen Anfangsbereich mit konstanter Bewertung (100 %) und einem zweiten Bereich, in dem die Zugkraft dem Durchmesser angepasst wird.
|
|
|
|
L_TB1P_TensionCurve |
|
|
|
|
|---|---|---|---|---|---|---|---|
|
BOOL |
- |
|
xEnable |
lrTensionOut |
|
- |
LREAL |
|
LREAL |
- |
|
lrTensionIn |
lrCurveValue |
|
- |
LREAL |
|
DWORD |
- |
|
dwSelectCurve |
|
|
|
|
|
LREAL |
- |
|
lrCurveCtrl |
|
|
|
|
|
LREAL |
- |
|
lrStartDiameterPct |
|
|
|
|
|
LREAL |
- |
|
lrDiameterPct |
|
|
|
|
|
ARRAY [1...65] OF LREAL |
- |
|
alrTensionCurve[1...65] |
|
|
|
|
|
|
|
|
|
|
|
|
|
Eingänge
|
Name Datentyp |
Info/Einstellmöglichkeiten |
|
|---|---|---|
|
xEnable BOOL |
Zugkraft-Sollwert aktivieren. |
|
|
TRUE |
Der Zugkraft-Sollwert wird mit dem Kennlinienwert mulzipliziert. |
|
|
FALSE |
Der Zugkraft-Sollwert wird nicht beeinflusst. |
|
|
lrTensionIn LREAL |
Maximaler Zugkraft-Sollwert
|
|
|
dwSelectCurve DWORD |
Auswahl der Kennlinie |
|
|
0 |
Linearer Zugkraftverlauf |
|
|
1 |
Linearer Drehmomentverlauf |
|
|
2 |
Zugkraftverlauf nach vorgegebener Kennlinie alrTensionCurve[1...65] |
|
|
lrCurveCtrl LREAL |
Steigung der Kennlinie beim Drehmomentverlauf
|
|
|
lrStartDiameterPct LREAL |
Anfangspunkt der Kennlinie
|
|
|
lrDiameterPct LREAL |
Aktueller Durchmesser
|
|
|
alrTensionCurve[1...65] ARRAY [1...65] OF LREAL |
Zugkraftkennlinien 1 ... 65 |
|
Ausgänge
|
Name Datentyp |
Wert/Bedeutung |
|
|---|---|---|
|
lrTensionOut LREAL |
Aktueller Zugkraft-Sollwert
|
|
|
lrCurveValue LREAL |
Aktueller Kennlinienwert |
|
Auswahl der Kennlinie
Der vom Durchmesser abhängige Teil der Kennlinie kann für einen linearen Zugkraftverlauf, einen linearen Drehmomentverlauf oder anhand einer vorgegebenen Kennlinie erzeugt werden.
Die entsprechende Auswahl erfolgt über den Eingang dwSelectCurve .
Über den Eingang lrStartDiameterPct wird festgelegt, bei welchem Durchmesser die Zugkraftabsenkung beginnen soll.

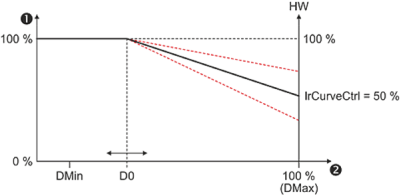

Kennlinie für einen linearen Zugkraftverlauf (dwSelectCurve = 0)
Funktion für D > D0:
|
|
|
|
Zugkraft |
|
|
Durchmesser |
|
D |
Aktueller Durchmesser ( lrDiameterPct ) [%] |
|
D0 |
Anfangspunkt der Kennlinie ( lrStartDiameterPct , durchmesserabhängig) [%] |
|
DMax |
Maximaler Durchmesser [100 %] |
|
HW |
Zugkraftbewertung ( lrCurveCtrl ) [%] |
Kennlinie für einen linearen Zugkraftverlauf

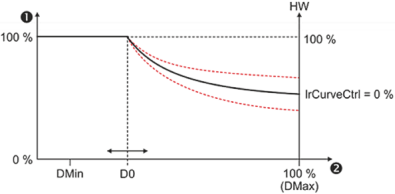

Kennlinie für einen linearen Drehmomentverlauf (dwSelectCurve = 1)
Funktion für D > D0:
|
|
|
|
Zugkraft |
|
|
Durchmesser |
|
D |
Aktueller Durchmesser ( lrDiameterPct ) [%] |
|
D0 |
Anfangspunkt der Kennlinie ( lrStartDiameterPct , durchmesserabhängig) [%] |
|
DMax |
Maximaler Durchmesser [100 %] |
|
HW |
Zugkraftbewertung ( lrCurveCtrl ) [%] |
Kennlinie für einen linearen Drehmomentverlauf

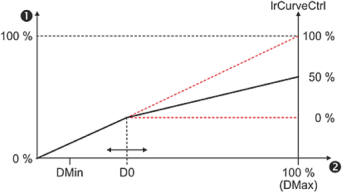

Da bei dieser Kennlinie der lineare Drehmomentverlauf im Vordergrund steht, legen Sie hierzu über den Eingang lrCurveCtrl die Steigung der Drehmomentkurve fest:
- Bei lrCurveCtrl = 100 % bleibt die Zugkraft unverändert.
- Bei lrCurveCtrl = 0 % wird die Zugkraft bis auf D0/DMax verringert.
|
|
|
|
Zugkraft |
|
|
Durchmesser |
|
D0 |
Anfangspunkt der Kennlinie ( lrStartDiameterPct , durchmesserabhängig) [%] |
|
DMax |
Maximaler Durchmesser [100 %] |
Kennlinie für einen linearen Drehmomentverlauf mit Angabe der Steigung ( lrCurveCtrl )

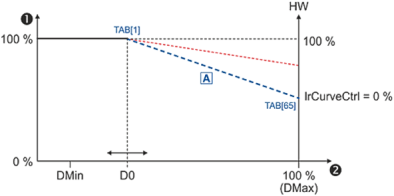

Zugkraftverlauf nach vorgegebener Kennlinie (dwSelectCurve = 2)
Die Kennlinie ist über alrTensionCurve[1...65] einstellbar und umfasst 65 Werte, gleichmäßig verteilt über den Durchmesserbereich von D0 ... DMax.
Über den Eingang lrCurveCtrl kann die Steigung der Kennlinie verändert werden.
Bei lrCurveCtrl = 0 % bleibt die Steigung der Kennlinie unverändert.
Funktion für D > D0:
|
|
|
|
Zugkraft |
|
|
Durchmesser |
|
A |
Tabellenfunktion (z. B. Gerade) |
|
D |
Aktueller Durchmesser ( lrDiameterPct ) [%] |
|
D0 |
Anfangspunkt der Kennlinie ( lrStartDiameterPct , durchmesserabhängig) [%] |
|
DMax |
Maximaler Durchmesser [100 %] |
|
HW |
Zugkraftbewertung ( lrCurveCtrl ) [%] |
|
TAB[...] |
Tabellenwert [1...65] für D - D0 ( alrTensionCurve[1...65] ) |
Zugkraftverlauf nach vorgegebener Kennlinie
