Verschiebung von Koordinatensystemen

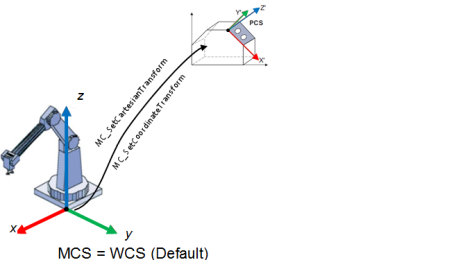

Keine Verschiebung von MCS

Das MCS wurde nicht über die Parameter 121 ... 126 verschoben oder gedreht. Per Default ist das MCS deckungsgleich mit dem WCS.

Beachten sie die Aussagen im Abschnitt Product Coordinate System (PCS_x) .

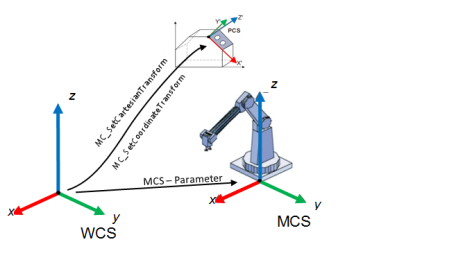

Verschiebung des MCS

Das MCS wurde über die Parameter 121 ... 126 verschoben oder gedreht. WCS und MCS sind nicht mehr deckungsgleich. Eine durch die FBs MC_SetCoordinateTransform oder MC_SetCartesianTransform gesetzte Transformation eines PCS bezieht sich jetzt allein auf das WCS.
