Variablen

Variablen sind die Basis jeder Prozessvisualisierung. Sie beinhalten Daten und Informationen, die direkt dem Bediener angezeigt werden oder durch andere Systemmodule weiterverarbeitet werden können.

Daten werden in der Maschine durch verschiedene Sensoren erfasst, z. B. für Temperatur, Druck, Kontakte, usw.
Daten werden an die Maschine geschickt, um verschiedene Aktoren zu steuern, z. B. Heizungen, Motoren, Achsen, usw.

Diese Messwerte der Maschine werden in der SPS verarbeitet
und zur Steuerung der Maschine genutzt.

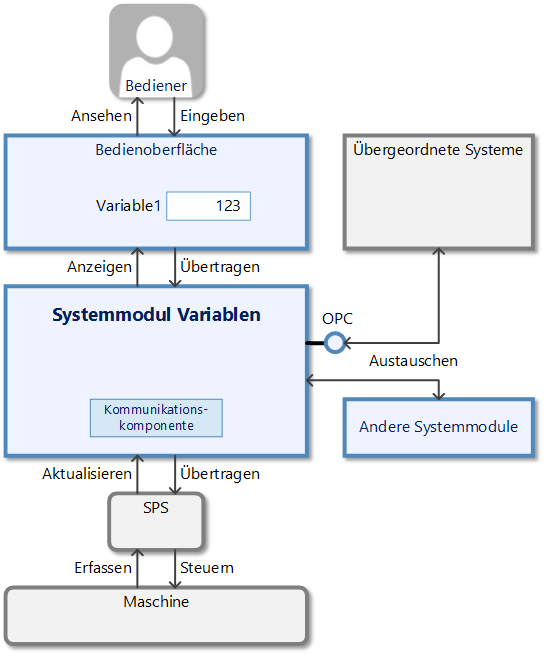

Das Systemmodul "Variablen" tauscht mithilfe einer Kommunikationskomponente (z. B. Treiber, OPC-Server) die Daten aus.

Da eine SPS normalerweise unabhängig von einer Visualisierung ist, muss die Kommunikationskomponente diese Daten von der SPS permanent/zyklisch aktualisieren.
Das Systemmodul stellt automatisch fest, ob sich Daten geändert haben. Nur dann werden diese Daten an die Bedienoberfläche geschickt.
Eingaben aus der Bedienoberfläche werden an die SPS übertragen.
Weitere Systemmodule können Daten mit dem Systemmodul "Variablen" austauschen, um diese weiterzuverarbeiten. Das kann z. B. das Alarmsystem sein, welches Variablen überwacht und evtl. textuelle Meldungen für den Bediener erzeugt.
Über genormte Schnittstellen (OPC Classic oder OPC-UA) können an das Systemmodul "Variablen" aber auch übergeordnete Systeme für einen Datenaustausch andocken. Das können z. B. Systeme aus den Bereichen MES (Betriebsleitebene/Leitstand) oder ERP (Unternehmensebene) sein.

In der Bedienoberfläche nehmen Steuerelemente die Daten des Systemmoduls "Variablen" entgegen und zeigen diese an.
Einige Steuerelemente ermöglichen eine Eingabe des Bedieners. Die Daten nehmen dann den umgekehrten Weg durch die Komponenten, evtl. bis zur Maschine herunter.
